Máy đùn trục vít đôi hình nón hay song song tốt hơn?

Khi lựa chọn giữa máy đùn trục vít đôi hình nón và máy đùn trục vít đôi song song, câu trả lời phụ thuộc vào ứng dụng cụ thể của bạn. Để xử lý các cấu hình PVC, PVC cứng, ống và vật liệu tổng hợp gỗ-nhựa, vít đôi hình nón máy đùn nói chung là giải pháp ưa thích nhờ áp suất đầu ra vượt trội, khả năng tự làm sạch ở vùng cấp liệu và thiết kế truyền động tốc độ thấp nhỏ gọn. Máy đùn trục vít đôi song song mang lại lợi thế trong việc trộn hỗn hợp, ép đùn phản ứng và sản xuất masterbatch có độ lấp đầy cao trong đó tỷ lệ L/D trục vít dài hơn và thiết kế trục vít mô-đun được ưu tiên. Bài viết này tập trung vào trục vít đôi hình nón và giải thích sâu hơn lý do tại sao nó hoạt động rất tốt trong nhiều nhiệm vụ ép đùn nhựa nhiệt dẻo.

Hệ thống thùng trục vít đôi hình nón được xác định bằng hai vít ăn khớp có độ côn từ đường kính lớn ở đầu nạp đến đường kính nhỏ hơn ở đầu xả. Hình học này tạo ra một vùng nén tự nhiên giúp tạo ra áp suất tan chảy một cách hiệu quả mà không chỉ dựa vào tốc độ trục vít. Kết quả là nhiệt độ vận hành thấp hơn, giảm ứng suất cắt và xử lý vật liệu nhẹ nhàng hơn so với các hệ thống song song tốc độ cao, giúp thiết kế hình nón lý tưởng cho các vật liệu nhạy nhiệt như PVC cứng và vật liệu tổng hợp sợi gỗ.

Công ty TNHH Máy vít vi sóng Chu San sản xuất vít đôi hình nón với nhiều tỷ lệ đường kính bao gồm 45/90, 45/100, 50/105, 51/105, 55/100, 65/132, 80/125, 80/143, 80/158 và 92/188 mm. Mỗi kích thước đều có sẵn với tỷ lệ nén tùy chỉnh phù hợp với công thức polymer cụ thể và hình dạng sản phẩm. Công ty sản xuất linh kiện thùng trục vít chính xác từ năm 1990 và xuất khẩu sang các thị trường bao gồm Hoa Kỳ, Đức, Dubai, Việt Nam và Thái Lan.

Tổng quan về sản phẩm: Thiết kế và vật liệu trục vít đôi hình nón

Hiệu suất cơ học của trục vít đôi hình nón không thể tách rời khỏi vật liệu được chế tạo và độ chính xác trong quá trình sản xuất. Công dụng của lò vi sóng Chu Sơn Thép hợp kim 38CrMoALA làm vật liệu cơ bản cho vít đôi hình nón của nó. Loại thép thấm nitơ này được công nhận rộng rãi trong ngành công nghiệp máy móc nhựa nhờ sự kết hợp vượt trội giữa độ bền lõi và độ cứng bề mặt sau khi xử lý thấm nitơ.

Sau quá trình thấm nitơ, bề mặt vít đạt độ cứng khoảng HV 950 đến 1000 , với độ sâu thấm nitơ từ 0,45 đến 0,7 mm. Xếp hạng độ giòn được giữ ở Cấp 1 hoặc thấp hơn, giúp ngăn ngừa vết nứt vi mô khi chịu tải theo chu kỳ. Độ nhám bề mặt được giữ ở Ra 0,4, giảm ma sát giữa tan chảy và kênh trục vít, giúp giảm tổn thất năng lượng và cải thiện độ hoàn thiện bề mặt trên các sản phẩm ép đùn. Dung sai độ thẳng của trục vít là 0,015 mm, đảm bảo quay trơn tru ở tốc độ vận hành mà không gây mài mòn trên thùng do rung động.

Đối với các ứng dụng yêu cầu khả năng chống mài mòn cao hơn nữa, một tùy chọn lớp bề mặt cứng hợp kim kép có độ cứng từ 60 đến 70 HRC có thể được áp dụng. Ngoài ra, bước mạ crom sau khi thấm nitơ thêm một lớp dày 0,05 đến 0,10 mm có độ cứng trên 900 HV. Lớp crom này cung cấp khả năng chống ăn mòn chống lại các polyme mạnh như PVC clo hóa và các hợp chất chống cháy có chứa chất phụ gia halogen hóa.

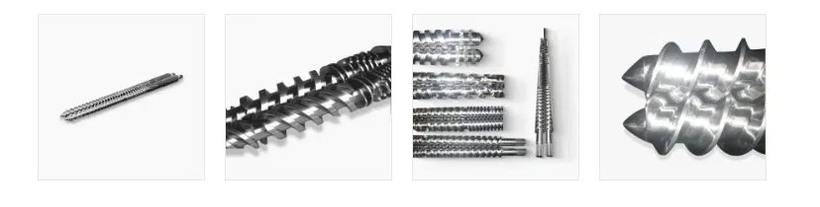

Các sản phẩm vít đôi hình nón do Công ty TNHH Máy trục vít vi sóng Chu San sản xuất -- vít đơn, vít đôi song song và bộ vít đôi hình nón được hiển thị cùng với chi tiết mặt cắt ngang.

Nguyên lý làm việc của máy đùn trục vít đôi: Chức năng của thiết kế hình nón

Hiểu nguyên lý làm việc của máy đùn trục vít đôi là điều cần thiết để lựa chọn thiết bị phù hợp và tối ưu hóa các thông số quy trình. Trong máy đùn trục vít đôi hình nón, hai ốc vít cùng quay hoặc quay ngược chiều được lắp đặt bên trong một thùng hình nón phù hợp. Các vít ăn khớp với nhau, tạo ra tác động truyền tải tích cực giúp di chuyển vật liệu từ phễu cấp liệu về phía khuôn.

Vùng cấp liệu có đường kính lớn cung cấp lượng nạp lớn, cho phép máy xử lý các hạt, bột cồng kềnh và hỗn hợp khô PVC chảy kém. Khi vật liệu di chuyển về phía đầu xả có đường kính nhỏ hơn, độ sâu kênh giảm và diện tích mặt cắt ngang có sẵn thu hẹp, tạo ra áp suất nén mà không yêu cầu tốc độ trục vít quá cao . Hoạt động ở tốc độ thấp, mô-men xoắn cao này là đặc điểm nổi bật của thiết kế trục vít đôi hình nón và góp phần trực tiếp vào việc kiểm soát nhiệt độ nóng chảy và tiết kiệm năng lượng.

Gia nhiệt cắt trong trục vít đôi hình nón được phân bổ trên một chiều dài hiệu quả dài hơn so với đường kính phóng điện, giúp năng lượng nhiệt có nhiều thời gian hơn để cân bằng trong suốt quá trình nóng chảy trước khi đến khuôn. Hình học chuyến bay đan xen cũng tạo ra hành động tự xóa liên tục loại bỏ vật liệu khỏi bề mặt vít, ngăn ngừa các túi quá nhiệt hoặc xuống cấp cục bộ. Điều này đặc biệt quan trọng khi xử lý PVC, chất này bắt đầu phân hủy và biến màu ở nhiệt độ trên khoảng 200 độ C.

Sơ đồ máy đùn trục vít đôi ở trên minh họa cách hình học hình nón tạo ra tỷ lệ nén tích hợp từ đầu vào cấp liệu đến đầu khuôn. Do đầu có đường kính lớn tạo ra một rãnh rộng để tiếp nhận hỗn hợp bột và hạt nên các vấn đề cấp liệu thường gặp trên máy trục vít đơn phần lớn được loại bỏ. Đầu ra có đường kính nhỏ mang lại áp suất nóng chảy ổn định cho khuôn với xung động tối thiểu, điều này rất quan trọng để tạo ra các đường ống và biên dạng có kích thước ổn định.

Vít hình nón và song song: So sánh kỹ thuật trực tiếp

Câu hỏi về cái nào tốt hơn - máy đùn trục vít đôi hình nón hay song song - không có một câu trả lời phổ quát duy nhất, nhưng sự khác biệt về mặt kỹ thuật được xác định rõ ràng và có thể hướng dẫn quyết định. Bảng dưới đây tóm tắt các thông số phù hợp nhất, dựa trên các tài liệu tham khảo đã xuất bản trong ngành bao gồm Rauwendaal C., "Đùn polyme", tái bản lần thứ 5 và dữ liệu từ các bản tin kỹ thuật OEM chính.

Đối với sản xuất khung cửa sổ PVC, hầu hết các nhà chế tạo máy móc trên toàn thế giới đều mặc định sử dụng hệ thống trục vít đôi hình nón vì tốc độ trục vít thấp (thường là 20 đến 45 vòng/phút) giảm thiểu sinh nhiệt do ma sát và đầu cấp liệu lớn có thể tiêu thụ bột hỗn hợp khô PVC được đóng gói lỏng lẻo mà không cần bắc cầu. Có thể đạt được tốc độ đầu ra từ 200 đến 800 kg/h tùy thuộc vào lựa chọn đường kính, bao gồm đầy đủ phạm vi từ máy đùn biên dạng nhỏ đến đường ống lớn.

Lựa chọn kích thước trục vít đôi hình nón và tỷ lệ đường kính

Việc lựa chọn kích thước vít đôi hình nón chính xác là một trong những quyết định quan trọng nhất trong thông số kỹ thuật của máy đùn. Tỷ lệ đường kính - được biểu thị bằng đường kính đầu nhỏ chia cho đường kính đầu lớn - xác định trực tiếp công suất mô-men xoắn, tốc độ đầu ra và trạng thái nén của trục vít. Đường kính đầu lớn lớn hơn thu được nhiều vật liệu hơn trên mỗi vòng quay và có thể chứa lượng nguyên liệu cồng kềnh hơn, trong khi đường kính đầu nhỏ lớn hơn mang lại sản lượng nóng chảy lớn hơn ở áp suất nhất định.

Lò vi sóng Chu San cung cấp các tỷ lệ đường kính tiêu chuẩn sau: 45/90, 45/100, 50/105, 51/105, 55/100, 65/132, 80/125, 80/143, 80/158 và 92/188 mm . Mỗi cấu hình được khớp với một thùng hình nón cụ thể với hình dạng lỗ khoan bổ sung. Kích thước 80/158 và 92/188 phù hợp với dây chuyền ép đùn ống đầu ra lớn, trong khi kích thước 45/90 và 50/105 thường được sử dụng cho các ứng dụng bịt kín cửa sổ và biên dạng nhỏ. Tỷ lệ nén được tùy chỉnh theo công thức của khách hàng để tính đến sự khác biệt về mật độ lớn giữa các loại hỗn hợp khô PVC, hàm lượng bột gỗ trong WPC và lượng phụ gia trong hợp chất nhựa kỹ thuật.

Ứng dụng: Nơi vít đôi hình nón mang lại kết quả nhất quán

Hệ thống thùng trục vít đôi hình nón đã chứng tỏ hiệu suất đáng tin cậy trên nhiều ứng dụng xử lý polyme. Việc sử dụng thương mại quan trọng nhất là trong việc sản xuất Cấu hình PVC cứng cho khung cửa sổ, khung cửa và vách ngoài , trong đó độ đồng nhất nóng chảy nhất quán và áp suất đùn ổn định là điều kiện tiên quyết để đạt được dung sai kích thước trong vòng 0,1 mm. Trong các ứng dụng này, tốc độ trục vít thấp và hình học trục vít tự lau sẽ ngăn chặn sự xuống cấp của PVC và nhiệt độ nóng chảy được kiểm soát chặt chẽ đảm bảo sự phát triển màu sắc đồng đều trong suốt quá trình sản xuất.

Sản xuất ống PVC để cấp nước, thoát nước và ống dẫn điện đại diện cho một phân khúc ứng dụng có khối lượng lớn khác. Trong quá trình ép đùn ống, máy đùn trục vít đôi hình nón cấp liệu cho khuôn ống có độ nóng chảy ổn định cao ở áp suất thường từ 15 đến 30 MPa, cho phép duy trì sự thay đổi độ dày thành ống trong phạm vi thông số kỹ thuật trên các chiều dài chạy vài km. Sự kết hợp của vận hành ở tốc độ thấp và áp suất đầu ra cao tiết kiệm năng lượng làm cho thiết kế hình nón trở nên hấp dẫn về mặt kinh tế cho việc sản xuất ống liên tục.

Ép đùn hỗn hợp gỗ-nhựa là một ứng dụng đang phát triển trong đó trục vít đôi hình nón thể hiện những ưu điểm đặc biệt. Các hợp chất WPC chứa 40 đến 70 phần trăm bột gỗ hoặc vỏ trấu tính theo trọng lượng, khiến chúng có tính mài mòn cao. Vùng cấp liệu có đường kính lớn xử lý tốt hỗn hợp bột gỗ-bột có mật độ khối lượng thấp và vít có bề mặt cứng tương đương hợp kim kép hoặc tương đương Xaloy tùy chọn mang lại khả năng chống mài mòn cần thiết. Các cấu hình sàn, hàng rào và tấm ốp WPC đều được sản xuất thường xuyên trên máy đùn trục vít đôi hình nón được trang bị bàn hiệu chuẩn và làm mát xuôi dòng.

• Hồ sơ cửa sổ PVC và hồ sơ cửa - Độ chính xác cao, nhiệt độ nóng chảy ổn định
• Ống cấp thoát nước PVC - Đầu ra áp suất cao liên tục, dung sai tường chặt
• Vật liệu tổng hợp gỗ-nhựa (WPC) -- Xử lý hiệu quả các hỗn hợp mài mòn, mật độ thấp
• Tạo hạt và tấm PP, PE, ABS - Xử lý tan chảy nhẹ nhàng bảo tồn đặc tính vật liệu
• PVC xốp và hồ sơ xốp -- Lực cắt có kiểm soát thích hợp cho các chất tạo bọt hóa học
• Ống dẫn điện và ống dẫn cáp -- Độ dày thành ổn định trong quá trình sản xuất dài

Hiệu quả năng lượng và tính ổn định của quy trình: Phân tích hiệu suất dựa trên dữ liệu

Tiêu thụ năng lượng cụ thể (SEC) là một trong những thước đo kinh tế quan trọng nhất khi đánh giá thiết bị ép đùn để sản xuất liên tục. Nó được biểu thị bằng kilowatt giờ trên mỗi kg sản lượng và ảnh hưởng trực tiếp đến cả chi phí vận hành cũng như lượng khí thải carbon của dây chuyền sản xuất. Máy đùn trục vít đôi hình nón hoạt động trên PVC cứng thường đạt được Giá trị SEC từ 0,12 đến 0,22 kWh/kg , so với 0,18 đến 0,35 kWh/kg đối với cấu hình vít đôi song song tốc độ cao trên cùng một vật liệu, theo các thử nghiệm so sánh đã công bố được tham chiếu trong tài liệu ngành bao gồm tài liệu kỹ thuật KraussMaffei Berstorff và quy trình SPE ANTEC.

SEC thấp hơn của thiết kế hình nón phản ánh hiệu quả của hình học côn trong việc chuyển đổi mô-men xoắn động cơ thành áp suất nóng chảy mà không cần tốc độ vít quá cao. Do tốc độ trục vít thấp (thường dưới 40 vòng/phút), tải trọng ổ trục và tốc độ mài mòn hộp số giảm, kéo dài tuổi thọ cơ khí và giảm tần suất bảo trì. Độ ổn định nhiệt của nóng chảy cũng tốt hơn: sự thay đổi nhiệt độ nóng chảy trên mặt cắt ngang của khuôn thường nằm trong khoảng cộng hoặc trừ 2 đến 4 độ C trên đường trục vít đôi hình nón được bảo trì tốt, trong khi các đường trục vít đôi song song xử lý cùng một hợp chất có thể cho thấy sự thay đổi từ 5 đến 10 độ C ở môi khuôn.

Độ mòn vít và tuổi thọ: Biểu đồ độ cứng so với số giờ sử dụng

Tuổi thọ sử dụng của vít đôi hình nón là một chức năng của đặc tính vật liệu, xử lý bề mặt và độ mài mòn của các hợp chất mà nó xử lý. Dựa trên dữ liệu vận hành dài hạn được tổng hợp từ các bộ xử lý nhựa, trục vít đôi hình nón được chỉ định và bảo trì phù hợp hoạt động trên PVC cứng tiêu chuẩn có thể duy trì khoảng hở hiệu quả (từ thùng đến vít) trong phạm vi dung sai thiết kế cho 8.000 đến 12.000 giờ hoạt động . Vít chạy bằng hợp chất chứa WPC hoặc canxi cacbonat có hàm lượng chất độn cao có thể cần được phục hồi hoặc thay thế sau 4.000 đến 6.000 giờ.

Biểu đồ dưới đây minh họa mối quan hệ khái niệm giữa độ cứng bề mặt hiệu quả ở đầu trục vít và số giờ vận hành tích lũy đối với ba cấp độ xử lý: nitrided tiêu chuẩn, nitrided cộng với mạ crôm và mặt cứng hợp kim kép. Mối quan hệ này rất quan trọng để lập kế hoạch bảo trì và hiểu khi nào cần thay vít để duy trì chất lượng sản phẩm.

So sánh radar: Vít đôi hình nón với Vít đôi song song và Vít đơn

Biểu đồ radar cung cấp cái nhìn đa chiều hữu ích về cách so sánh các loại máy đùn dựa trên các tiêu chí hiệu suất chính quan trọng trong xử lý polyme công nghiệp. Năm trục dưới đây thể hiện khả năng tạo áp suất đầu ra, kiểm soát nhiệt độ nóng chảy, tính linh hoạt khi xử lý nguyên liệu, hiệu suất năng lượng và tuổi thọ trục vít, mỗi trục được tính điểm theo thang điểm từ 1 đến 10 dựa trên các tiêu chuẩn kỹ thuật đã công bố và sự đồng thuận của ngành.

Tính năng giám sát và kiểm soát nhiệt độ thông minh

Các hệ thống máy đùn trục vít đôi hình nón hiện đại ngày càng kết hợp các tính năng giám sát thời gian thực và điều khiển thông minh để cải thiện độ ổn định của quy trình và cho phép bảo trì dự đoán. Lò vi sóng Chu San cung cấp một hệ thống kiểm soát nhiệt độ tiên tiến tùy chọn để theo dõi nhiệt độ vùng thùng tại nhiều điểm dọc theo chiều dài trục vít, cho phép người vận hành duy trì cấu hình nhiệt độ nóng chảy chính xác phù hợp với từng công thức polyme. Điều này đặc biệt quan trọng đối với PVC cứng, nơi sự chênh lệch nhiệt độ thậm chí 10 độ C trên cửa sổ xử lý tối ưu có thể gây ra sự xuống cấp không thể đảo ngược .

Hệ thống giám sát thông minh theo dõi đồng thời tốc độ vít, dòng tải truyền động, áp suất nóng chảy ở đầu khuôn và nhiệt độ vùng thùng, hiển thị tất cả các thông số trên giao diện màn hình cảm ứng. Ngưỡng cảnh báo có thể được cấu hình cho từng thông số để cảnh báo người vận hành trước khi sai lệch quy trình dẫn đến hư hỏng sản phẩm hoặc thiết bị không đúng tiêu chuẩn. Khả năng giám sát từ xa cho phép các kỹ sư xử lý xem xét dữ liệu đang chạy từ bên ngoài và nhật ký chẩn đoán lỗi cho phép phân tích nguyên nhân cốt lõi của sự gián đoạn quy trình mà không yêu cầu kỹ thuật viên dịch vụ phải có mặt tại máy.

Việc tích hợp giám sát kỹ thuật số với độ tin cậy cơ học đã được thiết lập tốt của hệ thống thùng trục vít đôi hình nón tạo ra một nền tảng hỗ trợ Mục tiêu sản xuất của Công nghiệp 4.0 , bao gồm truy xuất nguồn gốc, kiểm soát quy trình thống kê và quản lý năng lượng. Đối với các nhà sản xuất ống và profile PVC khối lượng lớn cạnh tranh về chất lượng và hiệu quả, những khả năng này thể hiện lợi thế vận hành có ý nghĩa so với cấu hình máy đùn không có thiết bị.

Giới thiệu về Công ty TNHH Máy trục vít lò vi sóng Chu San

Công ty TNHH Máy móc trục vít vi sóng Chu Sơn là nhà sản xuất thùng trục vít và nhà máy sản xuất máy đùn trục vít chuyên nghiệp của Trung Quốc với hơn 10.000 mét vuông xưởng sản xuất và hơn 60 nhân viên. Kể từ khi thành lập vào năm 1990, công ty đã cam kết sản xuất và nghiên cứu máy móc nhựa, đồng thời giới thiệu công nghệ và kỹ thuật sản xuất máy trục vít nước ngoài. Công ty hoạt động như một cơ sở sản xuất chuyên nghiệp, đa dạng, quy mô lớn, tích hợp thùng vít chính xác và gia công cơ khí, tập trung vào thị trường cao cấp.

Sản phẩm của Lò vi sóng Chu San được xuất khẩu sang Hoa Kỳ, Đức, Dubai, Việt Nam, Thái Lan và các thị trường khác. Công ty đã thiết lập quan hệ đối tác vững chắc với nhiều nhà sản xuất máy móc xây dựng và sản xuất nhựa, đóng vai trò là nhà cung cấp quan trọng các linh kiện thùng trục vít ở Trung Quốc. Dòng sản phẩm bao gồm vít hành tinh dòng WB-WE, thùng hành tinh và máy đùn hành tinh; Vít đôi hình nón dòng SJS, thùng đôi và máy đùn nhựa trục vít đôi; và máy đùn nhựa trục vít đơn, trục vít đơn dòng SJ. Công ty tuân thủ các nguyên tắc về uy tín và dịch vụ, cam kết cung cấp cho khách hàng sản phẩm chất lượng cao với hiệu suất chi phí cạnh tranh .

Câu hỏi thường gặp về máy đùn trục vít đôi hình nón
